Как аксессуары для шаровых кранов влияют на совместимость и посадку клапана

Шаровой кран редко работает как изолированный компонент в реальной системе трубопроводов. Для ручного управления может потребоваться ручка, удлинитель может облегчить доступ к утопленному клапану, а при добавлении привода может потребоваться адаптер. Эти опорные компоненты имеют разные требования к подключению, поэтому деталь, которая выглядит подходящей, может на самом деле не подходить к используемому клапану.

Совместимость часто сводится к деталям, которые легко упустить из виду. Форма стержня клапана, доступное монтажное пространство, положение точек соединения и окружающая установка — все это может повлиять на окончательную посадку. Запасной компонент может иметь подходящее общее назначение, но при этом требовать другой схемы подключения.

Для групп технического обслуживания, монтажников и пользователей оборудования проблема заключается не столько в добавлении дополнительных компонентов, сколько в обеспечении их совместной работы. Аксессуары для шаровых кранов должны соответствовать конфигурации клапана и условиям вокруг него. Рассмотрение этих взаимосвязей может помочь объяснить, почему некоторые работы по замене просты, в то время как другие установки требуют дополнительных корректировок.

Как размер штока клапана влияет на совместимость аксессуаров

Шток – это деталь, передающая движение от внешнего рабочего органа к клапанному механизму. Это делает его размеры важными при установке ручки, удлинителя, адаптера или аналогичного компонента.

Слегка ослабленное соединение может привести к нежелательному движению во время работы. Слишком тугое соединение может потребовать приложения усилий во время сборки или создать ненужную нагрузку на детали. Ни одна из ситуаций не обеспечивает надежного соответствия.

Поэтому шток следует проверять на предмет большего размера, чем его общий размер. Имеет значение также его форма и профиль подключения. В некоторых устройствах используется шток определенной формы, чтобы предотвратить вращение рабочего компонента независимо от клапана.

Длина штока может создать еще одну проблему. Клапан, установленный под крышкой или за изоляцией, может иметь меньшую полезную поверхность штока, чем ожидалось. Даже если аксессуар соответствует размерам выноса, места для правильного крепления может не хватить.

При проверке подключения стоит сравнить несколько деталей:

• Габаритные размеры штока
• Форма штока и профиль соединения
• Длина открытого штока
• Доступный зазор вокруг соединения
• Метод, используемый для защиты рабочего компонента

Повторяющиеся операции делают безопасное соединение особенно важным. Шток и прикрепленный компонент движутся вместе каждый раз при срабатывании клапана, поэтому небольшой люфт со временем может стать более заметным.

Какие аксессуары для шаровых кранов подходят к клапанам разных размеров

Размер клапана влияет больше, чем диаметр самого клапана. Физические размеры, пропорции штока, способы монтажа и пространство, необходимое для работы, могут меняться в зависимости от конфигурации клапана.

Компонент, подходящий для компактной установки, может оказаться непрактичным для клапана большего размера, даже если оба используют одинаковый принцип работы. Может случиться и обратное: аксессуар большего размера может физически поместиться, но оставить недостаточно свободного пространства при установке в ограниченном пространстве.

Полезный способ взглянуть на взаимосвязь — разделить клапан на несколько областей.

В работах по замене эти различия часто становятся заметными. Установщик может работать с существующим клапаном, а не с полностью новой сборкой. В этой ситуации внешний компонент должен соответствовать тому, что уже установлено.

Размер клапана сам по себе не может ответить на этот вопрос. Необходимо учитывать полное физическое расположение. Ручка, кронштейн, адаптер или удлинитель должны соответствовать реальному клапану, а не выбираться только для общего применения.

Как схемы крепления влияют на посадку аксессуаров

Надежное соединение иногда зависит не только от штока клапана. Точки крепления обеспечивают поддержку компонентов, прикрепленных вокруг клапана, особенно там, где задействован привод или другое рабочее оборудование.

Даже небольшая разница в расположении может повлиять на выравнивание. Если монтажный компонент установлен неправильно, соединенные детали могут не оставаться на одной рабочей оси. Клапан все еще можно использовать, но поворот или срабатывание могут стать менее последовательными.

Имеющееся пространство вокруг клапана также заслуживает внимания. Трубы, изоляция, расположенное рядом оборудование и стены корпуса могут ограничивать размещение аксессуаров. Монтажную схему, которая кажется подходящей для открытого рабочего места, может быть трудно воспроизвести, если клапан установлен в людном месте.

По этой причине установщикам обычно необходимо учитывать монтажный интерфейс вместе с окружающей компоновкой. Вопрос не только в том, совпадают ли отверстия или точки подключения. Установленному компоненту также необходимо достаточно места, чтобы оставаться в безопасности и обеспечивать нормальное движение клапана.

Это становится особенно актуальным, когда модифицируется существующий ручной клапан. Добавление нового компонента изменяет физическое расположение клапана, поэтому исходный зазор не должен автоматически считаться достаточным.

Как можно подобрать адаптеры привода к шаровым кранам

Добавление привода меняет способ работы клапана. Вместо поворота клапана вручную движение передается через привод и соединение между приводом и штоком клапана.

Переходник может служить связующим звеном между этими двумя частями. Его роль звучит просто, но связь должна устраивать обе стороны. Шток клапана может иметь один профиль соединения, тогда как в приводе используется другая схема крепления.

Несущая конструкция также имеет значение. Привод должен оставаться в правильном положении относительно штока. Если соединение смещено, движение может передаваться не плавно.

Перед установкой адаптера привода полезно проверить:

• Соответствует ли шток клапана соединению переходника
• Соответствует ли монтажное расположение приводу
• Остаются ли соединенные части выровненными
• Оставляет ли окружающее оборудование достаточно рабочего пространства

Различные конструкции привода также могут требовать разных вспомогательных компонентов. Соответствующая конфигурация зависит от подключенного клапана и привода, а не только от адаптера.

Это одна из областей, где аксессуары для шаровых кранов становятся частью более крупного механического узла. Их цель — не просто добавить функциональность. Они также обеспечивают связь между компонентами, которые должны работать вместе.

Что приводит к неправильной установке аксессуаров для шаровых кранов

Плохое соответствие обычно можно объяснить несоответствием где-то в соединении, хотя причина не всегда очевидна вначале.

Размеры — один из вариантов. Компонент может быть близок к ожидаемому размеру, но все равно не сможет правильно зацепиться. Способ подключения другой. Две детали могут иметь одинаковые размеры, но при этом использовать разные способы крепления.

Выравнивание — это отдельная тема. Если аксессуар расположен под углом или неплотно прилегает к монтажной поверхности, работа может стать неравномерной. При ручной настройке это можно заметить по необычному сопротивлению при повороте ручки. При использовании привода проблема может проявляться в некорректной передаче движения.

Условия установки могут затруднить диагностику ситуации. Клапан, окруженный другим оборудованием, может оставить мало места для исправления неправильно расположенного компонента.

При исследовании неправильной посадки полезно разделить проблему на три вопроса:

1. Размеры соответствуют?
2. Способ подключения соответствует?
3. Правильно ли расположен компонент после установки?

Рассмотрение их по отдельности может предотвратить ненужные изменения в самом клапане, когда фактическая проблема связана с прикрепленным компонентом.

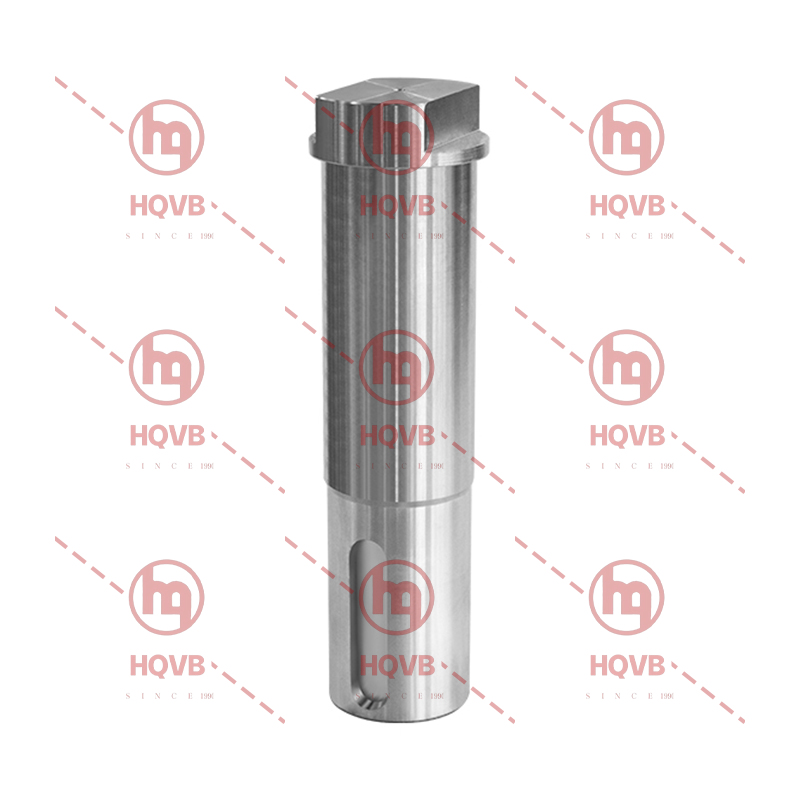

Когда необходимо удлинение штока шарового крана

Клапан может быть установлен правильно, но работать с ним будет сложно. Утопленные места, изоляция, защитные крышки и ограниченный доступ могут привести к тому, что рабочая точка окажется дальше от человека или оборудования, управляющего клапаном.

Удлинитель штока может решить эту проблему компоновки, переведя рабочее соединение в более доступное положение. Это не просто более длинная версия оригинального стебля. Расширению необходимо поддерживать безопасное соединение, обеспечивая при этом достаточный радиус действия для установки.

Изолированный трубопровод является одним из примеров. Изоляция может окружать клапан и затруднять прямой доступ. Расширение может обеспечить соединение за пределами изолированной зоны, не требуя перемещения самого клапана.

Ограниченное пространство создает аналогичную ситуацию. Клапан может быть расположен за другим оборудованием, где стандартная ручка не может быть удобно работать. Перемещение рабочей точки наружу может обеспечить более удобный доступ.

Окружающая планировка по-прежнему имеет значение после установки расширения. Должно быть достаточно места для перемещения ручки или подключенного компонента управления. Добавление длины само по себе не решает всех проблем доступа.

Могут ли аксессуары для шаровых кранов подходить к клапанам разных производителей?

Взаимозаменяемость является распространенной проблемой, когда клапан остается в эксплуатации, но требуется замена внешнего компонента. Использование компонента из другого источника возможно, но внешний вид и общие функции недостаточны для установления совместимости.

Физический интерфейс — это то, что имеет значение. Размеры штока, профили соединений, положения монтажа и методы крепления могут различаться в зависимости от конфигурации клапана.

Поэтому замену следует сверять с реальным клапаном, а не выбирать исключительно по общему описанию клапана.

Более старые установки могут сделать эту проблему более заметной. Клапан может оставаться работоспособным, пока один внешний компонент изнашивается или повреждается. Замена этого компонента визуально похожей деталью может не обеспечить такой же посадки.

Поэтому совместимость между исходными кодами лучше рассматривать как вопрос физического соответствия. Если интерфейсы совпадают и окружающая установка обеспечивает достаточный зазор, замена может оказаться подходящей. Если этого не происходит, может потребоваться модификация или использование другого компонента.

Как можно проверить посадку аксессуара перед установкой

Проверить совместимость перед сборкой, как правило, проще, чем потом исправлять плохую посадку. Процесс начинается с уже установленного клапана и движется наружу от фактических точек подключения.

В первую очередь следует осмотреть стебель. Его размеры, форма, открытая длина и способ подключения служат основой для выбора ручки, удлинителя или адаптера. Затем можно проверить место установки, чтобы убедиться, что аксессуар надежно закреплен.

Оформление не следует оставлять до конца. Расположенные рядом трубы, изоляция, стены, крышки и другое оборудование могут влиять на то, достаточно ли места для работы установленного компонента.

Практическая проверка может включать:

• Сравнение штока клапана с дополнительным соединением
• Проверка монтажных позиций перед креплением
• Поиск возможных помех вокруг рабочей зоны
• Проверка того, что соединенные части остаются выровненными
• Учет изоляции, чехлов и окружающего оборудования
• Проверка всей сборки, а не отдельного компонента

Тот же подход полезен, когда ручной клапан адаптируется для работы с приводом. Клапан, адаптер, монтажный компонент и привод следует рассматривать как одно соединенное устройство.

Совместимость редко определяется только одним измерением. Подходящая посадка зависит от соотношения между клапаном и прикрепленным к нему компонентом, а также от пространства и условий, окружающих установку. Если обратить внимание на эти взаимосвязи перед сборкой, можно упростить управление заменой и модификацией.
