Как шарик с твердым уплотнением обеспечивает надежную герметизацию клапанов

Уплотнение клапана может измениться по многим причинам, и сам шар — это лишь часть картины. То, как сферическая поверхность соприкасается с седлом, отделка, оставшаяся после механической обработки, обработка поверхности и материал, проходящий через клапан, — все это может влиять на то, что происходит во время эксплуатации.

Жесткое уплотнение часто используется там, где контактные поверхности должны выдерживать повторяющиеся движения и поверхностный износ. Это не означает, что шар можно рассматривать отдельно от остальной части клапана. Его форма должна соответствовать седлу, готовая поверхность должна соответствовать условиям контакта, а выбранная обработка поверхности должна соответствовать рабочей среде.

Небольшие изменения могут иметь значение. Изношенное седло может изменить рисунок контакта. Частицы среды могут поцарапать уплотнительную поверхность. Поверхность, которая выглядит приемлемо во время визуальной проверки, все же может иметь проблемы с размерами, которые становятся очевидными после сборки. Последовательное рассмотрение этих деталей помогает понять, почему надежность герметизации зависит от нескольких связанных условий.

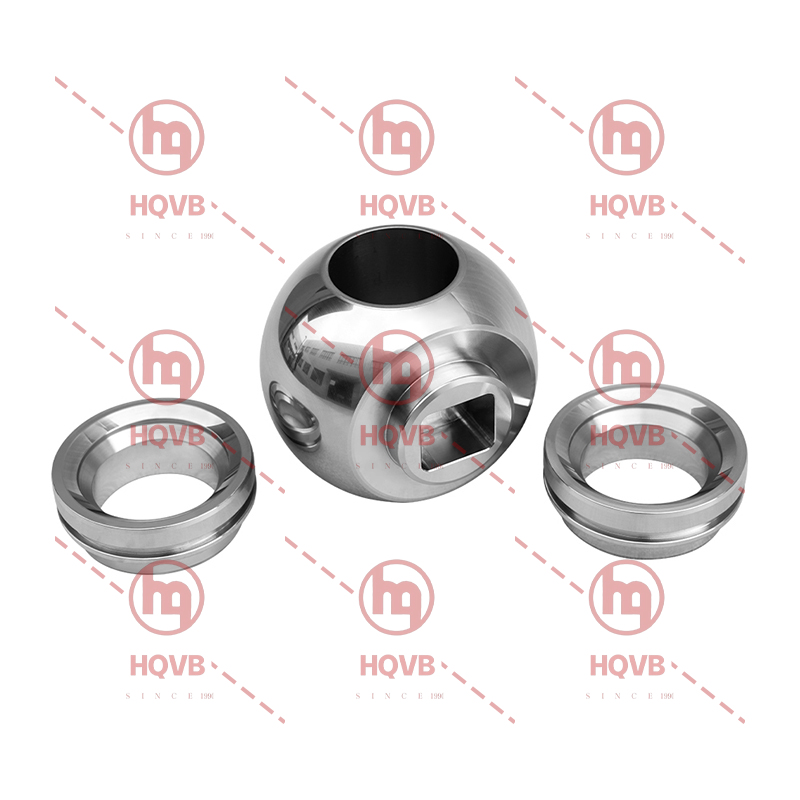

Как шарик и седло жесткого уплотнения обеспечивают герметичное уплотнение

Когда клапан перемещается в закрытое положение, шар поворачивается до тех пор, пока его отверстие не перестанет совпадать с проходом для потока. При этом часть его сферической поверхности соприкасается с седлом. Этот контакт образует барьер, ограничивающий движение среды через закрытый клапан.

Контакт – это не просто соприкосновение двух частей. Их формы должны совпадать достаточно точно, чтобы область уплотнения оставалась неизменной при вращении шара. Если контакт сконцентрирован в одной области, эта часть может испытывать большее трение и износ во время работы.

Состояние сиденья имеет не меньшее значение. Шар с подходящей поверхностью все равно может работать плохо, если сопрягаемое седло повреждено, неравномерно изношено или имеет неподходящую форму. По этой причине осмотр только одной стороны уплотнительной пары может дать неполную картину.

Повторное открытие и закрытие добавляет еще один фактор. Сферическая поверхность скользит по сиденью, а не остается неподвижной. Со временем это движение может изменить состояние поверхности, особенно когда частицы или другие загрязнения достигают области контакта.

В месте уплотнения работают вместе несколько элементов:

• Шар обеспечивает изогнутую контактную поверхность.
• Сиденье обеспечивает соответствующую поверхность.
• Их размеры определяют рисунок контакта.
• Состояние поверхности влияет на трение и износ.
• Рабочая среда может изменить скорость износа поверхностей.

Как только эта взаимосвязь станет ясна, станет легче увидеть важность геометрии шара и качества поверхности.

Как округлость шара влияет на уплотнение шара жесткого уплотнения

Шару необходимо сохранять постоянную сферическую форму, чтобы его контакт с седлом не смещался без необходимости при вращении. Таким образом, округлость – это больше, чем просто производственная спецификация. Это имеет прямую связь с тем, как соприкасаются уплотнительные поверхности.

Представьте себе шар с небольшим изменением сферической формы. По ходу дела точка или область, несущая контакт, может меняться. Одна часть поверхности может сильнее прижиматься к сиденью, тогда как другая часть соприкасается с ним меньше. Результатом может быть неравномерный износ, а не равномерное изменение уплотняющей поверхности.

Эффект не обязательно немедленный. Небольшое изменение может иметь небольшой практический эффект при одной конструкции клапана, но становится более заметным в сочетании с плотно пригнанным седлом, повторяющимися циклами или абразивной работой.

Поэтому в производственных процессах необходимо контролировать сферическую форму до того, как компонент достигнет сборки. Финишные операции позволяют устранить неровности поверхности, но при этом необходимо сохранить заданную геометрию. Неравномерное удаление материала может создать еще одну проблему вместо исправления исходной.

Следует также учитывать округлость сиденья. Сопоставление двух компонентов требует большего, чем просто проверка шара по отдельности.

Почему шероховатость поверхности имеет значение для шара с твердым уплотнением

Общая форма может выглядеть правильной, хотя фактическая поверхность все еще имеет небольшие неровности. Эти мелкие вариации могут влиять на то, как две поверхности скользят друг относительно друга.

Шероховатая поверхность может увеличить сопротивление в зоне контакта и создать точки, где начинается износ. Во время повторяющихся движений эти точки могут постепенно меняться. Если частицы присутствуют в среде, они могут усложнить ситуацию, попадая в область контакта и взаимодействуя с поверхностью.

Однако очень гладкий внешний вид – не единственное соображение. Готовая поверхность должна соответствовать сиденью и предполагаемым условиям эксплуатации. Шлифование и другие отделочные операции применяются для приведения поверхности в контролируемое состояние с сохранением необходимой сферической формы.

Шероховатость поверхности также может измениться после ввода клапана в эксплуатацию. Царапины, удары частиц, трение и повторяющиеся движения могут постепенно изменить первоначальную отделку. Как только это произойдет, контакт между шаром и седлом может больше не напоминать состояние, которое было при сборке.

Вот почему качество поверхности и округлость не следует рассматривать как одну и ту же проблему. Округлость касается общей сферической формы. Шероховатость поверхности касается состояния этой поверхности. Деталь может иметь подходящую форму, но при этом требовать внимания к ее готовой поверхности.

Как толщина покрытия влияет на износ шариков твердого уплотнения

Некоторые применения клапанов требуют закаленной поверхности, а не только основного материала. Поверхностное покрытие может изменить реакцию компонента на повторяющийся контакт, трение и абразивные условия.

Само покрытие необходимо контролировать в процессе производства. Его нанесение меняет внешние размеры детали, поэтому процесс нанесения покрытия необходимо рассматривать вместе с последующей шлифовкой или чистовой отделкой. Если конечный размер не контролируется должным образом, взаимосвязь с сиденьем может измениться.

Состояние покрытия также имеет значение. Неравномерное покрытие, дефекты поверхности или плохое сцепление могут привести к появлению слабых мест на рабочей поверхности. Эти области могут реагировать по-разному, когда клапан начнет работать.

Взаимосвязь между обработкой и механической обработкой особенно актуальна. Шар с покрытием может потребовать дальнейшей обработки для достижения требуемой сферической формы и состояния поверхности. Конечный результат зависит не только от покрытия, но и от того, как скоординированы эти процессы.

По этой причине покрытие следует рассматривать как один из этапов производственного процесса, а не как изолированную функцию.

Как абразивные материалы меняют износ шаров твердого уплотнения

Материал, проходящий через клапан, может оказать заметное воздействие на уплотнительные поверхности. Чистые жидкости и жидкости, содержащие твердые частицы, не создают одинаковых условий контакта.

Абразивные частицы могут пройти через клапан и достичь места соединения шара и седла. Во время движения эти частицы могут царапать или изнашивать поверхности. Эффект может стать более очевидным, если клапан многократно открывается и закрывается.

Характер среды также имеет значение. Некоторые частицы тверже или более абразивны, чем другие, при этом их концентрация и движение через клапан могут различаться. Условия потока могут определять, насколько легко частицы достигают области уплотнения.

Как только появится небольшая отметина, дальнейший износ может не ограничиваться этим местом. Поврежденная область может повлиять на контакт мяча с седлом, что может затем изменить условия контакта в других местах.

Это одна из причин, по которой необходимо учитывать рабочее тело при выборе материалов и обработки поверхности. Компонент, предназначенный для относительно чистой эксплуатации, может вести себя по-другому, если его поместить в абразивную среду.

Почему шар с твердым уплотнением может иметь неравномерный износ поверхности?

Характер износа часто дает подсказку о том, что произошло внутри клапана. Поверхность, которая изнашивается равномерно, предполагает условия эксплуатации, отличные от тех, на которых появляются следы, канавки или локальные повреждения.

Неравномерный износ может быть результатом совместного действия нескольких факторов. Возможно, шар и седло не соприкасаются равномерно. Частицы могут неоднократно проходить через одну секцию уплотняющей зоны. Дефект поверхности может стать более выраженным по мере работы клапана.

Само сиденье не следует упускать из виду. Если его состояние изменится, вместе с ним может измениться и рисунок контакта на шаре. Вот почему замена изношенного компонента без осмотра сопрягаемой поверхности может оставить неустраненной основную причину.

Общие зоны, требующие проверки, включают в себя:

• Расположение изношенного участка
• Направление видимых царапин или следов
• Изменения посадочного места
• Признаки повреждения поверхности частицами
• Изменение рабочего сопротивления клапана
• Состояние любой обработки поверхности

Поэтому внешний вид износа может оказаться полезным во время технического обслуживания. Локализованная отметка может указывать на другую проблему, а не на распространение износа по рабочей поверхности. Анализ закономерностей, а не только наличия повреждений, может помочь определить, что произошло во время обслуживания.

Как проверяется качество шарика с твердым уплотнением перед сборкой

Проверка перед сборкой дает возможность выявить проблемы до того, как компонент станет частью готового клапана. Процесс обычно начинается с общего состояния поверхности, а затем переходит к деталям размеров и отделки.

Сферическая форма требует внимания, поскольку компонент должен соответствовать своему ответному гнезду. Осмотр поверхности может выявить царапины, вмятины, неровности отделки или дефекты обработанного слоя. Эти условия могут быть неприемлемы для предполагаемого уплотнительного устройства.

Проверка размеров также актуальна. Шар может выглядеть правильно, но при этом иметь разницу в размерах, которая влияет на посадку с седлом клапана. Проверка компонента на соответствие требуемым характеристикам помогает снизить вероятность обнаружения такой проблемы только после сборки.

Если используется обработка поверхности, ее состояние необходимо проверять в рамках того же процесса. Поврежденное или неровное покрытие может потребовать дополнительной обработки перед перемещением компонента вперед.

Практическая последовательность проверок может включать:

1. Проверка общего состояния поверхности.
2. Утверждение необходимых размеров.
3. Проверка сферической формы.
4. Осмотр готовой поверхности.
5. Осмотр обработанной поверхности, где это возможно.
6. Подтверждение совместимости с ответным сиденьем.

Эти проверки тесно связаны с фактическим поведением клапана. Геометрия, качество поверхности и условия обработки — это не только производственные проблемы; они также влияют на поведение собранной пары уплотнений.

Какой Шарик с твердым уплотнением Детали имеют значение при выборе замены

Выбор замены следует начинать с конфигурации клапана и условий эксплуатации. При выборе шара только на основе его внешнего вида или номинального размера можно упустить из виду взаимосвязь между шаром и существующим седлом.

Шар должен соответствовать сопрягаемым компонентам по размерам и характеристикам поверхности. Если седло уже изношено, его состояние следует оценить перед установкой нового. Новый компонент не обязательно может компенсировать повреждение сопрягаемой поверхности.

Операционная среда также заслуживает внимания. Абразивные частицы, коррозионные условия и повторяющиеся движения могут предъявлять различные требования к уплотнительным поверхностям. Поэтому обработка поверхности и выбор материала должны соответствовать среде, в которой будет работать клапан.

Может быть полезно рассмотреть замену, ответив на простой набор вопросов:

Те же факторы, которые влияют на уплотнение во время эксплуатации, также влияют на решение о замене. Геометрия шара, обработка поверхности, обработка, состояние седла и окружающая среда связаны, а не являются независимыми факторами. Их совместное рассмотрение дает более четкую основу для поддержания требуемого уплотнения внутри клапана.
